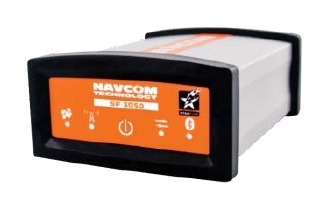

Navcom SF-3050 GNSS Engine

GNSS sensor s možností připojení korekčních StarFire (rozšiřitelná)

Cena bez DPH

49.900,00

Cena vč. DPH

60.379,00

Běžná cena

72.598,79 (17%)

+ -
Výrobce: Navcom - John Deere
Kód produktu: 5477889
Expedice: 5 dní

cena zahrnuje:  StarFire™ receiver, SBAS, RTCM & Proprietary Binary/ASCII format for DGPS, Patented Multipath rejection.

Sapphire

- 66 kanálový GNSS Engine

- Podpora multikonstelací

- GPS, GLONASS, GALILEO

- Deska, která se dá softwarově upgradovat

- Integrovaný StarFire s  5 centimetrovou  globální přesností

- Ultra RTK (GPS + GLONASS)

A John Deere Company

SPECIFIKACE



VÝKON(1)

 • Přesnost  (RMS)                          Horizontální / Vertikální

 RTK:                                       1cm + 0.5ppm / 2cm + 1ppm

 StarFire

 Kódové DGPS:

 Rychlost:                                            0.01ms

 RTK Extend (                   3cm + 1ppm / 6cm + 2ppm

 • Uživatelem programovatelné frekvence výstupů:

 Frekvence výstupů polohy:                       1Hz, 5Hz, 10Hz, 25Hz, 50Hz, 100Hz

 Frekvence výstupů hrubých dat:             1Hz, 5Hz, 10Hz, 25Hz, 50Hz, 100Hz

 • Latence dat:

 Latence výstupů polohy:                             < 10ms na všech frekvencích

 Latence výstupů hrubých dat:                  < 10ms na všech frekvencích

 • Čas do první fixace:

 Studený / Vlažný / Horký                            < 60s / < 50s / < 20s

 (typické hodnoty naměřené dle ION-STD 101)

 • Dynamika (Rychlost a výška jsou omezeny exportními zákony):

 Zrychlení:                                                           až 6G

 Rychlost:                                                             < 515 m/s (1000knots)

 Výška:                                                                 < 18.3 km (60,000ft)

 CHARAKTERISTIKY FYZICKÉ A CHARAKTERISTIKY PROSTŘEDÍ

 • Velikost (D x Š x V):    120 mm x 100 mm x 11 mm (4.73 in x 3.94 in x 0.43 in)

 • Hmotnost:                      113g (4 oz)

 • Napájení:

 Vstupní napětí:                                +3.3V ± 0.1V at 1.6A

 Výstupní napětí:              +5V ± 0.5V at 100mA (pro anténu přes RF konektor)

 • Teplota (okolí):

 Pracovní a skladovací:   -40°C až +85°C (-40°F až +185°F)

 • Konektory:

 Vstup/výstupní a napájecí:         36 špiček ve dvojité zásuvkové liště

 4 – Konfigurovatelné sériové porty až do 115.2 Kbps

 1 - SPI Interface

 RF konektor:                                     MCX-F

 (1) Výkon je ovlivněn místem, geometrií satelitů, atmosférickými podmínkami a GNSS korekcemi.

 Technické specifikace se mohou změnit dle uvážení firmy NavCom

NSS engine nové generace firmy NavCom poskytuje sledování 66 kanálů včetně podpory multi-konstelací  GPS, Glonass a Galileo. Rovněž je vybaven patentovaným potlačením rušení a schopností odolávat záměrnému rušení.

Integrovaný systém StarFire s  5cm globální přesností  činí z přijímače Sapphire ideální desku pro měření s vysokou přesností, a pro řízení a navádění mobilních platforem. Její kompaktní formát zaručuje trvanlivost a spolehlivost pro integraci do systémů přesného polohování.

Sapphire vám poskytuje “volnost si vybrat”, lze ji upgradovat pomocí softwaru, což uživatelům umožňuje změnit si procesor z jednofrekvenčního přijímače na multifrekvenční nebo na cokoli mezi nimi, aniž by po každé museli nakupovat nový hardware. Flexibilita činí z přijímače Sapphire ideální řešení pro jakoukoli aplikaci.



PRVKY

• “All-in-view” paralelní sledování na 66 kanálech

• Sledování SBAS (WAAS/EGNOS/MSAS/GAGAN)

• Vestavěný přijímač a demodulátor  StarFire

• L1, L2, L5, G1 & G2 sledování  fáze nosné s plnou vlnovou délkou

• C/A, P1, P2, L2C, L5, G1 & G2 sledování kódů

• Softwarově upgradovatelný na příjem signálů systému Galileo (E1, E5a)

• Vysoká citlivost / sledování signálů nízké úrovně

• Rychlá akvizice / re-akvizice signálu

• Dokonalé potlačení rušení (jak v pásmu, tak i mimo pásmo)

• Patentované potlačení vícecestného šíření signálu (multipath)

• RTK Extend

• Možnost licence StarFire Over the Air (OTA)

• Minimální latence dat

• Formáty datových zpráv

- NMEA-0183:                                   ALM, GBS, GGA, GLL, GRS,

GSA, GST, GSV, RMC, RRE,

VTG, ZDA, NCT proprietary

- Diferenční korekce:                    RTCM 2.3 a 3.0, SBAS  a StarFire (patentované)

- RTK korekce:                                  CMR/CMR+, RTCM, NavCom

Patentované UltraRTK™

- Ovládání přijímače:                     Pomocí vlastních příkazů  NavCom (ASCII)

• Konfigurovatelné jako RTK báze nebo rover

• Programovatelné frekvence výstupů

• Vstup Event marker (značkovač událostí)

• 1 PPS výstup

• Komunikační porty:                    4 x RS232, 1 x SPI Interface



STARFIRE



- Global Satellite Based Augmentation System (Globální doplňkový systém založený na satelitech)



(GSBAS)

- Přesnost na 5 cm v reálném čase všude po světě

- Celosvětové pokrytí

- Není nutná stanice základny

- Plně redundantní globální pokrytí geostacionárními satelity

A John Deere Company



SÍLA, KTERÁ VŠECHNO ZVLÁDNE

Síť StarFire je první celosvětový globální doplňkový systém založený na satelitech - Global Satellite Based Augmentation System (GSBAS), který poskytuje přesnost na 5 cm v reálném čase. Výkon přístroje pak už není funkcí vaší vzdálenosti k referenční stanici, máte pak volnost použít StarFire kdekoli na světě.

GLOBÁLNÍ PŘESNOT V REÁLNÉM ČASE

• Méně než 5 cm  1-sigma na horizontálních osách (10 cm na vertikální) s využitím přijímačů a algoritmů NavCom

• Není nutná žádná místní základnová stanice nebo radiokomunikační spojení

• Dostupnost všude po světě

METODOLOGIE

Síť StarFire je výrazným pokrokem od předchozích pozemních doplňkových systémů, protože bere v úvahu každý ze zdrojů chyb GNSS satelitů nezávisle na sobě. Orbit GNSS satelitu a hodinové korekce se vypočítávají z globální trasovací sítě dvoufrekvenčních přijímačů. Tyto korekce se vysílají přes geostacionární satelitní spoje přímo do přijímačů StarFire, což má za následek minimální latenci dat a funkci všude na světě, kde je minimální úhel pohledu na geostacionární satelity 10°. Všechny přijímače StarFire využívají multifrekkvenčního přijímače GNSS, který měří ionosférické zpoždění pro každý satelit. Zpoždění troposférického zenitu se vypočítávají z mnohastádiového času a polohového modelu, jemuž napomáhají redundantní složky satelitních observací.



SPOLEHLIVOST

• Dostupnost 99.999%

• Rozsáhlé monitorování prostřednictvím vnitřních kontrol

• Monitorování v reálném čase globálních výsledků určování polohy

• Redundance ve všech segmentech systému



Redundantní datové spoje, geograficky oddělená střediska zpracování a vybavení dvojitými atelitními datovými uplinky zaručují kontinuální spolehlivé určení polohy. Systém je vnitřně odolný s možností výpočtu úplné sady korekcí i v případě, že by i více referenčních stanic přestalo fungovat
