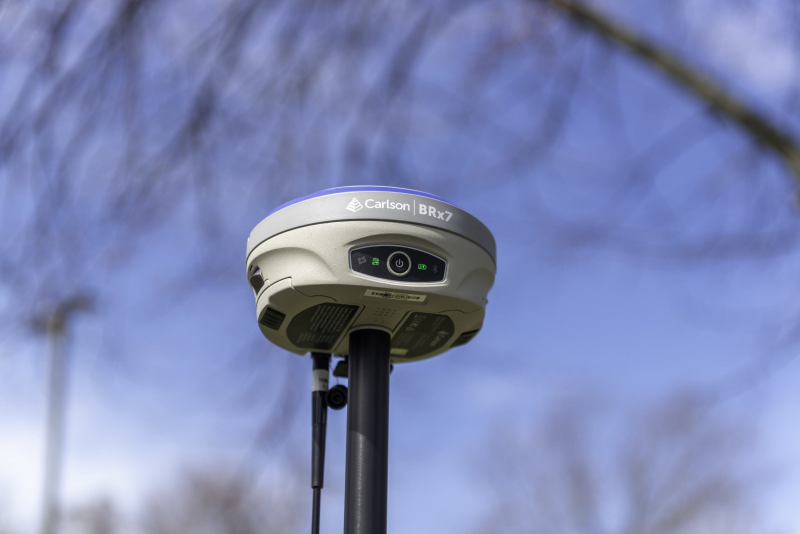

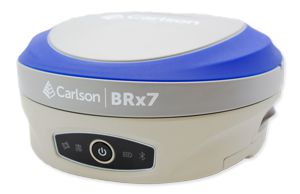

GNSS CARLSON BRX7s IMU

BRx7 poskytuje ve své třídě 800+ kanálů, 8 GB paměti, schopnost kompenzovat náklon a odolné, kompaktní pouzdro s krytím IP67. Nejlepší výkon RTK ve své třídě zajišťuje motor Athena GNSS, který podporuje vícefrekvenční GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS.  BRx7 má integrovaný dvoupásmový UHF transceiver a Quad-Band GSM modem spolu s Wi-Fi a Bluetooth.

Typické aplikace zahrnují topografické a inženýrské průzkumy, stavebnictví, mapování a GIS.

SureFix spolupracuje s GNSS deskou na poskytování vysoce věrných informací o kvalitě RTK, což má za následek zlepšenou přesnost RTK, dostupnost a zaručenou přesnost s prakticky 100% spolehlivostí. Procesor SureFix, který je zvláště užitečný při práci v blízkosti nebo pod střechou, přijímá několik vstupů a určuje kvalitu řešení RTK. Tento dodatečný proces poskytuje uživateli vysoce věrné informace o kvalitě řešení RTK a neocenitelný ukazatel aktuální přesnosti.


SPECIFIKACE - GNSS PŘIJÍMAČ

GNSS Typ přijímače: Vícefrekvenční GPS, GLONASS, BeiDou, Galileo, QZSS, IRNSS a Atlas
Přijímané signály v GPS L1CA/L1P/L1C/L2P/L2C/L5 GLONASS G1/G2/G3, P1/ P2 BeiDou B1i/B2i/B3i/B10C/B2A/B2B/ACEBOC GALILEO E1BC/E5a/E5b/E6BC/ALTBOC
QZSS L1CA/L2C/L5/L1C/LEX IRNSS L5 Atlasové kanály: 800+
RTCMRTCM21 Formáty: .3, RTCM3.0, RTCM3.1, RTCM3.2 včetně MSM, CMR, CMR+
Intervaly záznamu: Volitelné z 1, 2, 4, 5, 10 Hz (volitelně 20 Hz nebo 50 Hz)

Specifikace přijímače pro pásmo L Typ přijímače:
Jednokanálový Frekvenční rozsah: 1525 až 1560 MHz
Citlivost: -130 dBm
Rozteč kanálů: 5,0 kHz
Výběr satelitu: Manuální a automatický
Čas opětovného získání: 15 sekund (typicky)

SPECIFIKACE - PŘESNOST

Přesnost í: RMS (67 %), 2DRMS (95 %)
Autonomní,
bez SA: 1 1,2 m, 2,4 m
SBAS: 1 0,3 m, 0,6 m
Atlas (H10): 1,3 0,04 m, 0,08 m
RTK: 1, 2 8 mm + 1 str./min., 15 mm + 2 str./min.
Statický výkon: 1 2,5 mm + 1 str./min., 5 mm + 1 str./min.

Kompenzace náklonu
(do 30°): 2 cm (s tyčí 1,8 m)
(do 60°): 5 cm (s tyčí 1,8 m) 4
Doba inicializace: < 10 s

SPECIFIKACE - KOMUNIKACE

Komunikace Bluetooth:
Bluetooth 2.1 + EDR / 4.0 LE
Wi-Fi: 802.11 b/g
Síť: LTE FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/ B18/B19/B20/B25/B26 /B28
LTE TDD: B38/B39/B40/B41
UMTS: B1/B2/B4/B5/B6/B8/B19
GSM: B2/B3/B5/B8

Rádio: Frekvenční rozsah: 410
MHz – 470 MHz
a 902,4 MHz – 928 MHz Rozteč kanálů: 12,5 KHz / 25 KHz
Protokol: TrimTalk 450S, PCC EOT, TrimMark 111(19200)

WebUI: Chcete-li upgradovat software, spravovat nastavení, stahování dat prostřednictvím chytrého telefonu, tabletu nebo jiného elektronického zařízení, nakonfigurujte pokročilá nastavení rádia

SPECIFIKACE - PORTY A ÚLOŽIŠTĚ

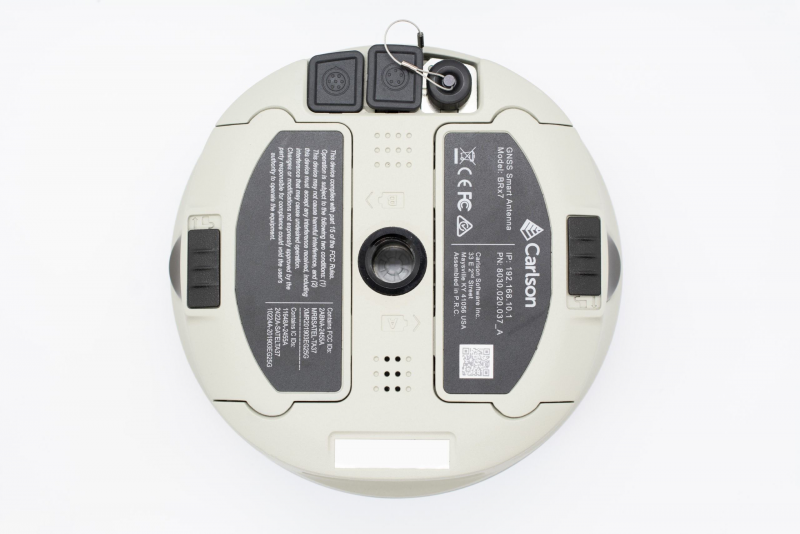

Konektor Porty
TNC: Pro připojení k UHF rádiové anténě
LEMO 5-pin: Pro připojení k externímu zdroji napájení, externímu rádiu
LEMO 7-pin: Pro sériový port, USB
sloty pro karty: Pro Nano SIM kartu a Micro SD kartu

Typ úložiště dat a úložiště : 8 GB interní, karta SD až 32 GB

SPECIFIKACE - FYZIKÁLNÍ & ENVIRONMENTÁLNÍ

Fyzická hmotnost: 1,12 kg (1 baterie), 1,25 kg (2 baterie)
Rozměry: 156 x 76 mm

Provozní teplota prostředí : -30°C ~ +65°C Skladovací teplota: -40°C ~ +80°C
Krytí: IP67. Chráněno před dočasným ponořením  do hloubky 1 m
Odolnost proti otřesům: MIL-STD-81 0G, metoda 516.6.
Navrženo tak, aby přežilo pád z výšky 2 m na  betonovou podlahu.
Navrženo tak, aby přežilo pád z 1 m na podlahu
z tvrdého dřeva Vlhkost: Až 100 %
Vibrace: MIL-STD-810G, metoda 514.6EI Nehořlavost
: Uznáno UL, 94HB Třída plamene  (3) 1,49 mm
Chemická odolnost: Čisticí prostředky, mýdlová voda , průmyslový líh, vodní pára, sluneční záření (UV)

SPECIFIKACE - ELEKTRICKÉ A UŽIVATELSKÉ ROZHRANÍ

Elektrický vstup
Napětí: 9 až 28 V DC
Baterie: Součástí jsou dvě vyjímatelné baterie, každá baterie : 7,2 V, 3400 mAh, 24,48 Wh
Pracovní doba: Až 12 hodin

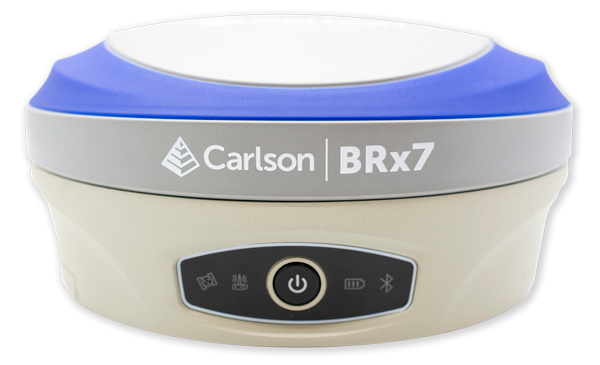

Tlačítko uživatelského rozhraní : Zapnutí/vypnutí přijímače, vysílání aktuálního  provozního režimu a stavových
LED diod: Napájení, Satelit, Data Link, Bluetooth
WebUI: Podporuje aktualizace softwaru, stav a nastavení přijímače a stahování dat přes chytré telefony, tablety nebo jiné Wi-Fi schopná zařízení.
