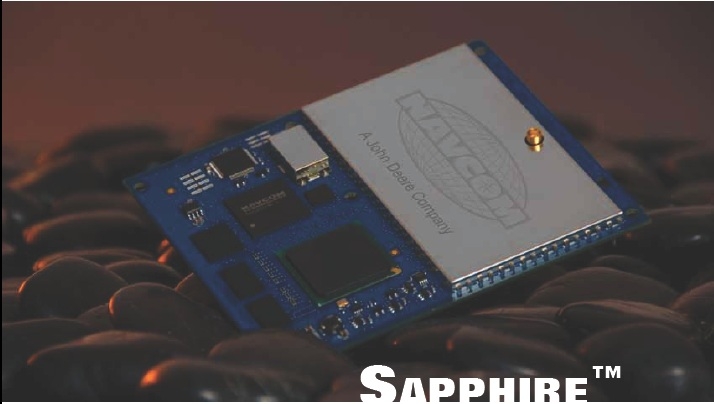

Sapphire

Navcom alpikační Sapphire GNSS Engine

GNSS OEM deska s možností připojení korekčních StarFire (rozšiřitelná)

Cena bez DPH

29.900,00

Cena vč. DPH

36.179,00

Běžná cena

48.398,79 (25%)

+ -
Výrobce: Navcom - John Deere
Kód produktu: 5477888
Expedice: 5 dní

cena zahrnuje: StarFire receiver, SBAS, RTCM & Proprietary Binary/ASCII format for DGPS, Patented Multipath rejection.

Sapphire

- 66 kanálový GNSS Engine

- Podpora multikonstelací

- GPS, GLONASS, GALILEO

- Deska, která se dá softwarově upgradovat

- Integrovaný StarFire s 5 centimetrovouglobální přesností

- Ultra RTK™ (GPS + GLONASS)

A John Deere Company

SPECIFIKACE



VÝKON(1)

• Přesnost(RMS) Horizontální / Vertikální

RTK: 1cm + 0.5ppm / 2cm + 1ppm

StarFire

Kódové DGPS:

Rychlost: 0.01ms

RTK Extend ( 3cm + 1ppm / 6cm + 2ppm

• Uživatelem programovatelné frekvence výstupů:

Frekvence výstupů polohy: 1Hz, 5Hz, 10Hz, 25Hz, 50Hz, 100Hz

Frekvence výstupů hrubých dat: 1Hz, 5Hz, 10Hz, 25Hz, 50Hz, 100Hz

• Latence dat:

Latence výstupů polohy: < 10ms na všech frekvencích

Latence výstupů hrubých dat: < 10ms na všech frekvencích

• Čas do první fixace:

Studený / Vlažný / Horký < 60s / < 50s / < 20s

(typické hodnoty naměřené dle ION-STD 101)

• Dynamika (Rychlost a výška jsou omezeny exportními zákony):

Zrychlení: až 6G

Rychlost: < 515 m/s (1000knots)

Výška: < 18.3 km (60,000ft)

CHARAKTERISTIKY FYZICKÉ A CHARAKTERISTIKY PROSTŘEDÍ

• Velikost (D x Š x V): 120 mm x 100 mm x 11 mm (4.73 in x 3.94 in x 0.43 in)

• Hmotnost: 113g (4 oz)

• Napájení:

Vstupní napětí: +3.3V ± 0.1V at 1.6A

Výstupní napětí: +5V ± 0.5V at 100mA (pro anténu přes RF konektor)

• Teplota (okolí):

Pracovní a skladovací: -40°C až +85°C (-40°F až +185°F)

• Konektory:

Vstup/výstupní a napájecí: 36 špiček ve dvojité zásuvkové liště

4 – Konfigurovatelné sériové porty až do 115.2 Kbps

1 - SPI Interface

RF konektor:MCX-F

(1) Výkon je ovlivněn místem, geometrií satelitů, atmosférickými podmínkami a GNSS korekcemi.

Technické specifikace se mohou změnit dle uvážení firmy NavCom

NSS engine nové generace firmy NavCom poskytuje sledování 66 kanálů včetně podpory multi-konstelacíGPS, Glonass a Galileo. Rovněž je vybaven patentovaným potlačením rušení a schopností odolávat záměrnému rušení.

Integrovaný systém StarFire s5cm globální přesnostíčiní z přijímače Sapphire ideální desku pro měření s vysokou přesností, a pro řízení a navádění mobilních platforem. Její kompaktní formát zaručuje trvanlivost a spolehlivost pro integraci do systémů přesného polohování.

Sapphire vám poskytuje “volnost si vybrat”, lze ji upgradovat pomocí softwaru, což uživatelům umožňuje změnit si procesor z jednofrekvenčního přijímače na multifrekvenční nebo na cokoli mezi nimi, aniž by po každé museli nakupovat nový hardware. Flexibilita činí z přijímače Sapphire ideální řešení pro jakoukoli aplikaci.



PRVKY

• “All-in-view” paralelní sledování na 66 kanálech

• Sledování SBAS (WAAS/EGNOS/MSAS/GAGAN)

• Vestavěný přijímač a demodulátor StarFire

• L1, L2, L5, G1 & G2 sledování fáze nosné s plnou vlnovou délkou

• C/A, P1, P2, L2C, L5, G1 & G2 sledování kódů

• Softwarově upgradovatelný na příjem signálů systému Galileo (E1, E5a)

• Vysoká citlivost / sledování signálů nízké úrovně

• Rychlá akvizice / re-akvizice signálu

• Dokonalé potlačení rušení (jak v pásmu, tak i mimo pásmo)

• Patentované potlačení vícecestného šíření signálu (multipath)

• RTK Extend

• Možnost licence StarFire Over the Air (OTA)

• Minimální latence dat

• Formáty datových zpráv

- NMEA-0183: ALM, GBS, GGA, GLL, GRS,

GSA, GST, GSV, RMC, RRE,

VTG, ZDA, NCT proprietary

- Diferenční korekce: RTCM 2.3 a 3.0, SBASa StarFire (patentované)

- RTK korekce: CMR/CMR+, RTCM, NavCom

Patentované UltraRTK

- Ovládání přijímače:Pomocí vlastních příkazů NavCom (ASCII)

• Konfigurovatelné jako RTK báze nebo rover

• Programovatelné frekvence výstupů

• Vstup Event marker (značkovač událostí)

• 1 PPS výstup

• Komunikační porty: 4 x RS232, 1 x SPI Interface



STARFIRE



- Global Satellite Based Augmentation System (Globální doplňkový systém založený na satelitech)



(GSBAS)

- Přesnost na 5 cm v reálném čase všude po světě

- Celosvětové pokrytí

- Není nutná stanice základny

- Plně redundantní globální pokrytí geostacionárními satelity

A John Deere Company



SÍLA, KTERÁ VŠECHNO ZVLÁDNE

Síť StarFire je první celosvětový globální doplňkový systém založený na satelitech - Global Satellite Based Augmentation System (GSBAS), který poskytuje přesnost na 5 cm v reálném čase. Výkon přístroje pak už není funkcí vaší vzdálenosti k referenční stanici, máte pak volnost použít StarFire kdekoli na světě.

GLOBÁLNÍ PŘESNOT V REÁLNÉM ČASE

• Méně než 5 cm1-sigma na horizontálních osách (10 cm na vertikální) s využitím přijímačů a algoritmů NavCom

• Není nutná žádná místní základnová stanice nebo radiokomunikační spojení

• Dostupnost všude po světě

METODOLOGIE

Síť StarFire je výrazným pokrokem od předchozích pozemních doplňkových systémů, protože bere v úvahu každý ze zdrojů chyb GNSS satelitů nezávisle na sobě. Orbit GNSS satelitu a hodinové korekce se vypočítávají z globální trasovací sítě dvoufrekvenčních přijímačů. Tyto korekce se vysílají přes geostacionární satelitní spoje přímo do přijímačů StarFire, což má za následek minimální latenci dat a funkci všude na světě, kde je minimální úhel pohledu na geostacionární satelity 10°. Všechny přijímače StarFire využívají multifrekkvenčního přijímače GNSS, který měří ionosférické zpoždění pro každý satelit. Zpoždění troposférického zenitu se vypočítávají z mnohastádiovéhočasu a polohového modelu, jemuž napomáhají redundantní složky satelitních observací.



SPOLEHLIVOST

• Dostupnost 99.999%

• Rozsáhlé monitorování prostřednictvím vnitřních kontrol

• Monitorování v reálném čase globálních výsledků určování polohy

• Redundance ve všech segmentech systému

Redundantní datové spoje, geograficky oddělená střediska zpracování a vybavení dvojitými atelitními datovými uplinky zaručují kontinuální spolehlivé určení polohy. Systém je vnitřně odolný s možností výpočtu úplné sady korekcí i v případě, že by i více referenčních stanic přestalo fungovat
