GeoStore V6-EON

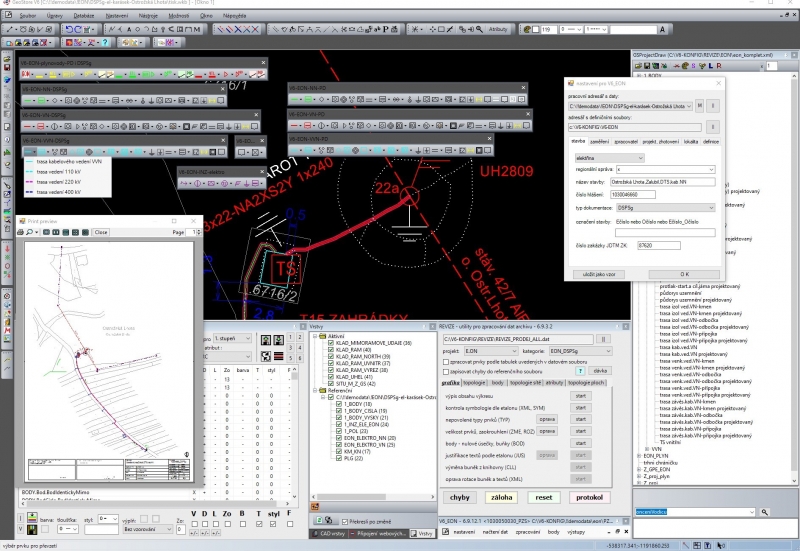

Projektování a zaměřování elektro i plynovodů E.ON a.s. GeoStore V6 poskytuje robustní grafické prostředí, ve kterém jsou zakreslovány projektované nebo zaměřované elementy elektrické nebo plynové sítě E.ON a.s. nad katastrální mapou, měřeným polohopisem, WMS službami. Aplikace V6-EON importuje a exportuje výměnný formát GML E.ON, načítá VFK soubory s katastrální mapou, vytváří výstupy podle PECD19. Podívejte se v sérii následujících videí, jak se pracuje s naší linkou na příkladu zaměření pro stavbu sítě NN.

Cena bez DPH

43.000,00

Cena vč. DPH

52.030,00

+ -
Výrobce:
Kód produktu: 409448
Expedice: Skladem na některé z poboček

Nastavení informací o zakázce

  • Výběr pracovního adresáře a ostatních informací o zakázce, které jsou potom přenášeny do generovaných souborů (SS, TZ,SPEFA atd).



Import vstupního GML E.ON

  • Načtení výměnného formátu GML EON do grafiky - pracovního WKB souboru.



Příprava katastrální mapy z VFK

  • načtení výměnného formátu katastru nemovitostí (VFK) do grafiky,
  • výběr požadovaného rozsahu a uložení do pracovního WKB souboru,
  • lokalizované dotazy do KN (zjišťování informací o parcelách a vlastnících),
  • připojování uložených kompozic z WMS služeb.



Načtení sítí E.ON z DGN souborů (výstupu z GPE)

  • načtení sítě EONu do výkresu GPE_sítě_EON.wkb pro projektanty,
  • do výkresu GPE_INZ_EON.wkb pro geodety,
  • tematizace výkresů pro potřeby zpracování na základě negrafických atributů.



Natažení geodetického měření předprojektového zaměření stavby PZS

  • natažení vlastního měření do původního stavu UMPS
  • využití kódovaného seznamu pro generování kresby
  • 3D okno pro kontrolu výškopisu



Aktualizace mapy – napojení stávajícího stavu a nového měření PZS

  • automatická práce se stavovou logikou (stávající, modifikované, nové atd.),
  • resymbolizace a zamykání prvků pro snadné napojování,
  • mnoho CAD kreslících a editačních funkcí,
  • využití předepsaného datového modelu v PECD19 pro ProjectDraw,
  • není nutné si pamatovat rozvrstvení, s prvky se pracuje jako s GIS objekty,
  • využití lokalizovaného StreetView nebo panoramy pro doplňkové informace o lokalitě.



Aktualizace mapy – kontrola napojení stávajícího stavu a nového měření PZS pomocí REVIZE

  • široká paleta kontrolních úloh (dodržení datového modelu, topologické návaznosti, duplicity, defektní prvky, vyplnění negrafických atributů, existence bodů pod kresbou, vnitřní logika inženýrských sítí – automatické členění úseků pomocí uzlů),
  • automatizovaná oprava chyb podle zadaných parametrů,
  • dávkové spouštění úloh.

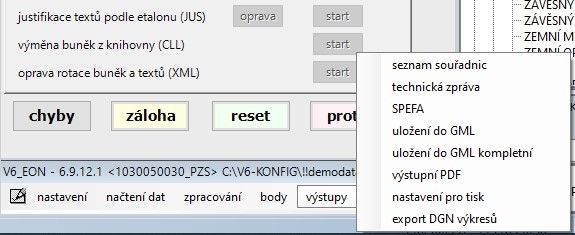

Zpracování výstupů podle PECD19

  • POROVNEJ – automatické generování smazaných (zrušených) prvků do výkresu,

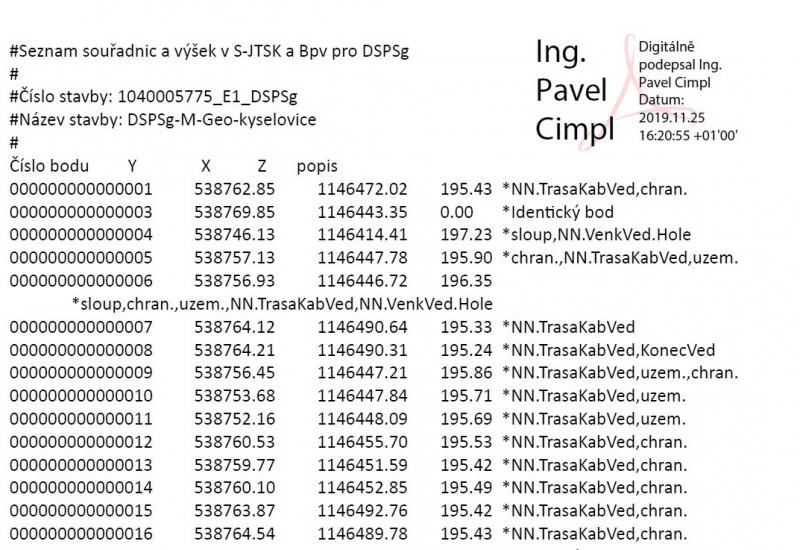

  • generování seznamu souřadnic TXT a PDF,

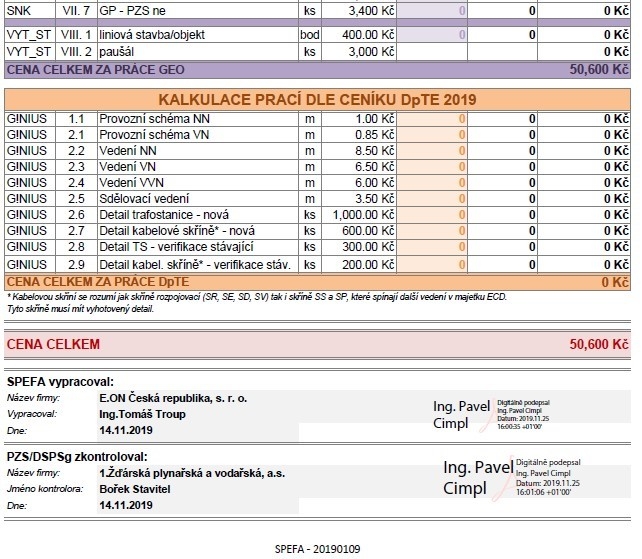

  • generování a editace TZ a SPEFA,
  • ukládání GML.

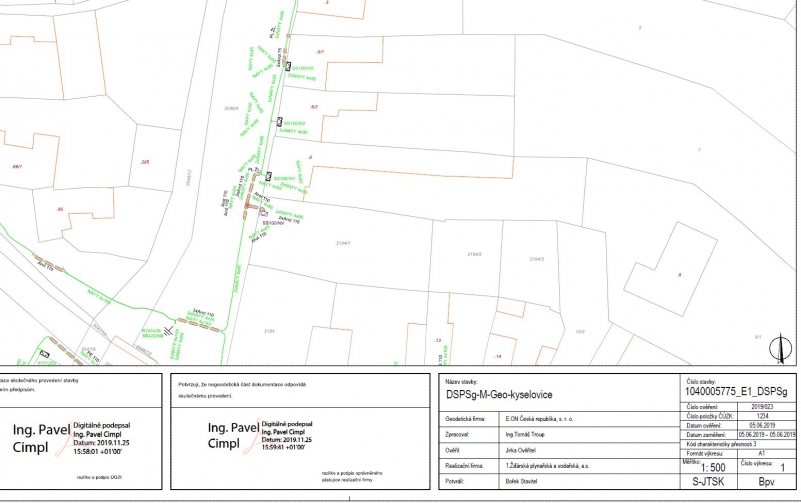

Tiskové výstupy

  • využití tvorby tiskových výstupů - GSAtlas,
  • připravené tiskové šablony pro tisky PD, PZS, DSPSg, STS,
  • připravená tematizační schémata pro TISK1, TISK2 a soutisk SPD,
  • automatizované vyplňování razítek z nastavení informací o zakázce.



Ukázka zpracování DSPSg kabelů NN, včetně napojení polohopisu do JDTMZK

  • zpracování stavby ve V6-EON krok za krokem
  • načtení UMPS.gml
  • vytvoření výřezu katastrální mapy z VFK
  • natažení kresby kabelů i polohopisu z kódovaného seznamu souřadnic
  • topologické kontroly a automatické trasování sítě v REVIZI
  • generování PLG elementů
  • tvorba výstupů (seznamů souřadnic, technické zprávy, SPEFA, GML, TISKY)



Ukázka zpracování výstupu PD pro projektanty E.ON

  • řešení V6-EON je univerzální - pro geodety i projektanty,
  • projektant může projektovat přímo v GeoStore V6 místo v Autocadu nebo Microstationu,
  • pokud potřebuje pouze uložit výstup pro E.ON využije projekt v DWG a vyhotoví pouze povinný výstup pro EMS18.



Ukázka zpracování podélného profilu VN nad digitálním modelem terénu z PZS

  • řešení V6-EON je možné rozšířit o V6-3D a tím získat plné 3D funkce,
  • tvorba DMT z geodetického měření, DMR5G i laserového skenování,
  • podélné a příčné profily, kubatury, vrstevnice.
